性能参数表：
|
型号
进口-出口 |
流量
Q m3/h |
扬程
H m |
转速
n r/min |
效率
ゥ % |
配带电
机功率 KW |
自吸
性能 m/3分 |
|
ZCQ20-16-100
|
0.8
1.6 1.9 |
8.5
12 6 |
2900
|
17
19 20 |
YS7112
0.37 |
4
|
|
ZCQ25-20-115
|
1.5
3 3.6 |
16.5
15 13.5 |
2900
|
24
26 27 |
YYB802-2
1.1 |
4
|
|
ZCQ32-25-115
|
1.9
3.2 3.8 |
17
15 13 |
2900
|
23
30 31 |
YYB802-2
1.1 |
4
|
|
ZCQ32-25-145
|
1.9
3.2 3.8 |
27
25 23 |
2900
|
21
28 29 |
YYB802-2
1.1 |
4
|
|
ZCQ40-32-125
|
3.8
6.3 7.5 |
22
20 18.5 |
2900
|
28
35 36 |
YYB90L-2
2.2 |
4
|
|
ZCQ40-32-160
|
3.8
6.3 7.5 |
34
32 29 |
2900
|
25
32 33 |
YYB120M-2
4.0 |
4
|
|
ZCQ50-40-145
|
7.5
12.5 15 |
27
25 23 |
2900
|
30
42 43 |
YYB112M-2
4.0 |
4
|
|
ZCQ50-40-160
|
7.5
12.5 15 |
34
32 29 |
2900
|
28
39 40 |
YYB112M-2
4.0 |
4
|
|
ZCQ50-32-200
|
7.5
12.5 15 |
52.5
50 48 |
2900
|
21
31 32 |
YYB132S2-2
7.5 |
4
|
产品概述：

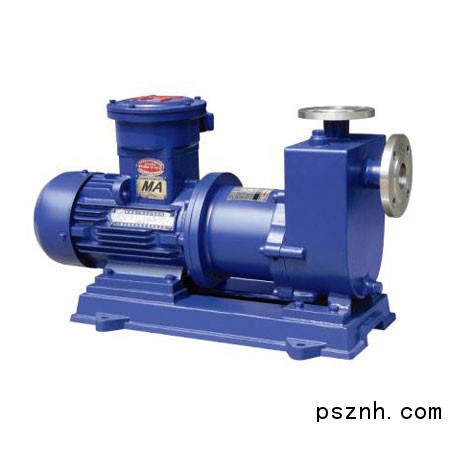

ZCQ型磁力传动离心泵（简称自吸磁力泵）是将永磁联轴器的工作原理应用于离心泵的新产品，设计合理，工艺先进，具有全密封，无泄漏，耐腐蚀的特点，其性能达到国外同类产品的先进水平．磁力泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便．可广泛应用于化工，制药，石油，电镀，食品，电影照相洗印，科研机构，国防工业等单位抽送酸，碱液，油类，稀有贵重液，镀液，挥发性液体，以及循环水设备配套．特别是易燃，易爆，挥发性液体的抽送，选用此泵则更为理想．
工作原理：
本泵采用外混式轴向水泵结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着速度减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气被排净，使泵内形成一定的真空度，达到自吸作用。
主要性能参数：
流量：3-50m3/h
扬程：12-50m
电机功率：0.37-15kW
使用温度：≤80℃(根据用户需求可定制达到≤200℃)
材质:1Cr18Ni9Ti (可定制304.316.316L材质)
型号意义：
